Описание:
Пункт переключения в самоспасатели ППС предназначен для хранения резервных самоспасателей и предотвращения или уменьшения воздействия вредных факторов рудничной атмосферы на подземный персонал при переключении в резервные самоспасатели во время выхода из отдаленных участков горных выработок шахт и рудников в аварийных ситуациях в условиях непригодной для дыхания атмосферы, содержащей дым, опасные газы, а также при недостаточном количестве кислорода.
ППС может использоваться для эксплуатации на сверхкатегорийных по газу метану, угрожаемых по внезапным выбросам угля и газа, опасных по взрываемости угольной пыли, угрожаемым по горным ударам, угольных шахтах.
Допускается использовать ППС для кратковременного укрытия и отдыха подземного персонала и спасателей во время ликвидации аварий.
ППС применяется во исполнение требований п. 28 Федеральных норм и правил в области промышленной безопасности «Правила безопасности в угольных шахтах», утвержденных приказом Ростехнадзора от 8 декабря 2020 г. № 507, и п. 68 Федеральных норм и правил в области промышленной безопасности "Правила безопасности при ведении горных работ и переработке твердых полезных ископаемых", утвержденных приказом Ростехнадзора от 8 декабря 2020 г. № 505.
ППС соответствуют требованиям ГОСТ Р 70061-2022 «Оборудование горно-шахтное. Пункты переключения в самоспасатели. Общие технические требования»
Классификация:
В зависимости от способа размещения (установки) в горных выработках ППС классифицируют:
- стационарного исполнения (Ст), оборудуемые для длительной эксплуатации в специально пройденных или существующих горных выработках;
- мобильного исполнения (Моб), устанавливаемые в горных выработках на определенное время и перемещаемые в зависимости от смещения фронта ведения горных работ.
В зависимости от типа конструкции корпуса ППС классифицируют:
- модульного исполнения (М) — сборно-разборная конструкция ППС, позволяющая разделить на мелкие составные секции (модули) перед транспортированием и последующей сборкой;
- контейнерного (цельного) исполнения (К) — конструкция корпуса ППС является цельной конструкцией в сборе (модули, при их наличии, соединены неразборным соединением).
Для изготовления конструкции корпуса ППС применяют конструкционные стали для сварных конструкций, в связи с чем ППС имеет только жесткое исполнение (С).
В зависимости от комплектации ППС имеют следующие модификации:
- без электроаппаратуры (без обозначения);
- с электроаппаратурой (Эл).
Примечание: тип и количество электроприборов зависит от технического задания потребителя.
ППС состоит из:
- модуль входной – 1 шт.;
- модуль выходной – 1 шт.;
- модуль основной – 1…6шт. (в зависимости от требуемой пропускной способности);
- комплект средств медицинской помощи – 1 компл. (по заказу);
- средства пожаротушения – 2 шт. (по заказу);
- система подачи сжатого воздуха (СПСВ) – 1 компл.;
- система освещения, связи, сигнализации и мониторинга – 1 компл. (тип и количество электроприборов зависит от технического задания потребителя).
ППС оборудован:
- защитно-герметичными входными и выходными дверями;
- средствами хранения самоспасателей;
- местами для кратковременного отдыха;
- устройствами освещения (по заказу);
Средства хранения самоспасателей и оборудование для безопасного переключения располагаются на одной стороне ППС, места для кратковременного отдых (раскладные скамейки) на другой стороне.
Основные технические характеристики:
| Наименование параметра | Значение |
| Расчетное воздействие давления ударной волны в аварийной ситуации, МПа, не менее | 0,1 |
| Количество резервных самоспасателей (мест для резервных самоспасателей) | 15…180 |
|
Количество баллонов сжатого воздуха, шт.: - для обдува и поддержания избыточного давления в ППС (во входном и выходном модуле); - для обдува дверей (по 1 шт. во входном и выходном модуле) |
8....28 2 |
| Объем запаса воздуха в одном баллоне, м3 | 7,39 |
| Давление сжатого воздуха в баллоне, МПа | 20 |
| Расчетное количество воздуха на одного человека, не менее, л | 400 |
| Время переключения в резервный самоспасатель, с, не более | 40 |
| Коэффициент запаса воздуха | 1,5…2 |
| Расчетное количество переключений в ППС | 45…55 |
| Избыточное давление внутри ППС, Па, не менее | 100 |
| Количество мест одновременного переключения | 6…20 |
| Время автономной работы, не менее, мин | 90 |
| Маркировка взрывозащиты |
I Mb c или РВ Ех I Mb |
|
Габаритные размеры модуля, мм, не более: - длина - ширина - высота |
3600…9600 2000 2000 |
| Масса, кг, не более: | 2800…12000 |
Примечание: количество самоспасателей, количество баллонов и количество модулей зависит от технического задания потребителя.

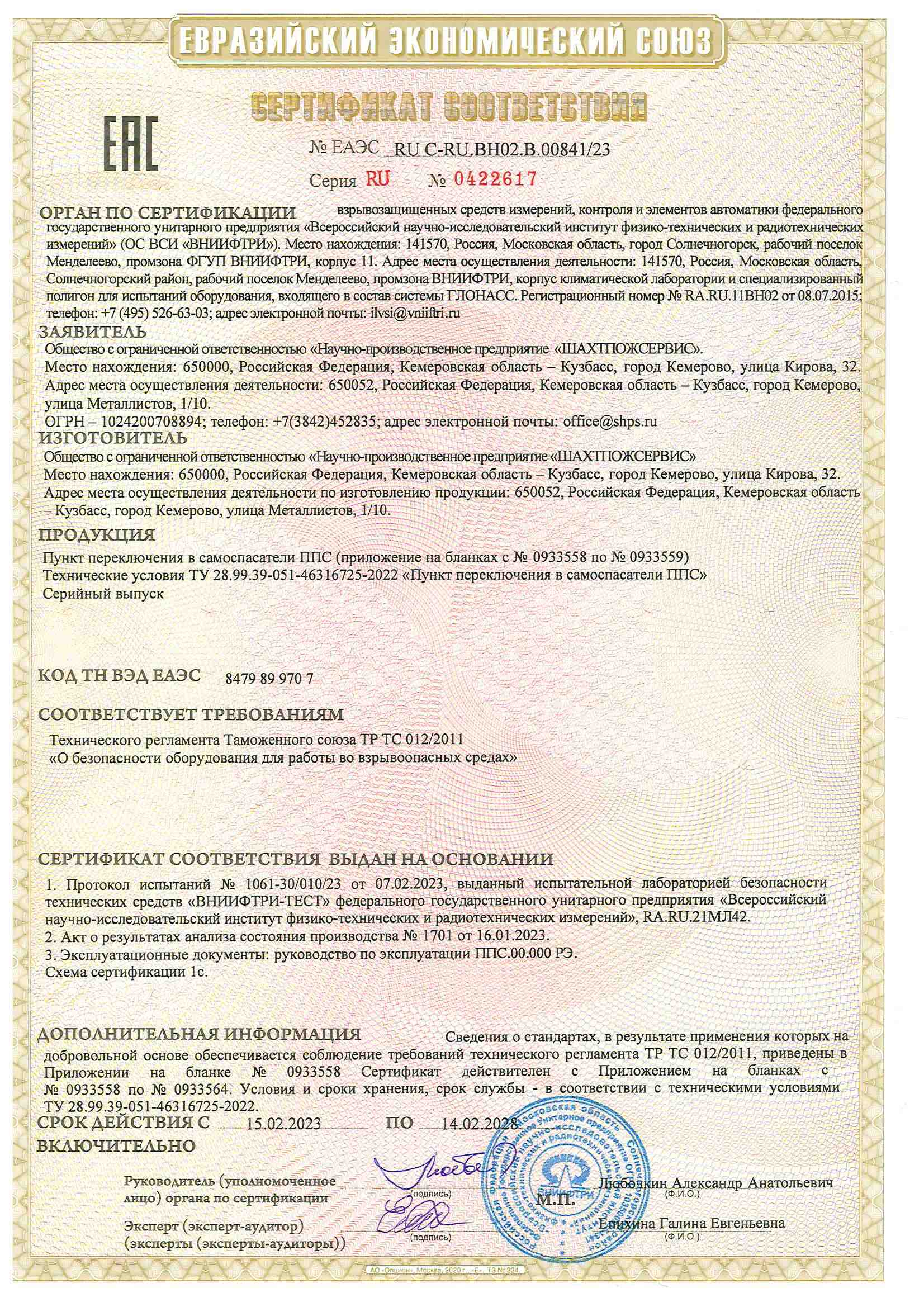

Сертификат соответствия:
